PRINCIPIOS BASICOS
Los principales objetivos del Proyecto de azud en el Río Ebro pueden resumirse en:
- ESTABILIZACIÓN Y REMANSO DE AGUA.
- POSIBILIDAD DE UTILIZACIÓN LUDICA Y DEPORTIVA.
- INTEGRACIÓN URBANISTICA DEL RIO.
- ADECUACION PAISAJISTICA DE LAS RIBERAS.
- APOYO DE PASARELA PEATONAL DE COMUNICACIÓN ENTRE MARGENES.
EMPLAZAMIENTO
El Proyecto del Azud se sitúa entre Vadorrey y Las Fuentes, a a la altura de la Calle Fray Luis Urbano, entre los puentes de la Unión y de Manuel Gimenez Abad.
CONDICIONES DE FUNCIONAMIENTO
Las condiciones de funcionamiento del nuevo azud proyectado se regirán por los siguientes principios:
- Proporcionar calado suficiente en verano para uso lúdico y deportivo.
- No deberá incrementar el nivel del agua en avenidas respecto a las actuales.
- No deberá provocar afecciones aguas abajo.
- Mantener la comunidad piscícola existente, sin afectar las migraciones.
- No tendrá incidencia significativa en los niveles freaticos.
- Control del nivel de agua 50 cm. sobre el del puente de piedra.
- Compuertas totalmente abatidas para el máximo de 515 m3/s.
APROVECHAMIENTO HIDROELÉCTRICO
Las principales características del aprovechamiento hidroeléctrico son:
CENTRAL HIDROELECTRICAADOSADA ALAZUD EN LA MARGEN DERECHA.
- Bajo rasante: Cámara de turbinas de 30 x 44 m.
- Edificio visto. Calidad arquitectónica de dimensiones 30 x 15 m.
OBJETIVOS.
- Financiacion de la obra y su mantenimiento con energia limpia.
- Rentabilidad: 9.800.000 euros equivalente al coste de la central hidroeléctrica más 40% coste del azud y pasarela.
DESCRIPCIÓN DE LA ACTUACIÓN
Cabe destacar las siguientes características del azud proyectado:
- Longitud total: 224,60 m.
- 6 compuertas abatibles. Anchura 25 m. y 3,60 m. altura.
- 1 compuerta abatible. Anchura 14 m. y 3,60 m. altura.
- Esclusa de navegación: Anchura 9,00 m. longitud 60 m.
- Escala de peces: Anchura 4,50 m.
- Central hidroeléctrica.
- Explotación del azud, aprovechamiento hidroélectrico, reparto de caudales según cuadro adjunto.
Características del AzudCaudal por el río
(m3/s) | Caudal por compuerta
(m3/s) | Caudal por central
(m3/s) | Apertura de compuertas
(cm) |
---|
30 | 10 | 20 | 0 |
51 | 10 | 41 | 0 |
75 | 10 | 65 | 0 |
100 | 10 | 90 | 0 |
157 | 41 | 116 | 5 |
213 | 97 | 116 | 30 |
270 | 154 | 116 | 50 |
391 | 391 | 0 | 135 |
515 | 515 | 0 | 360 |

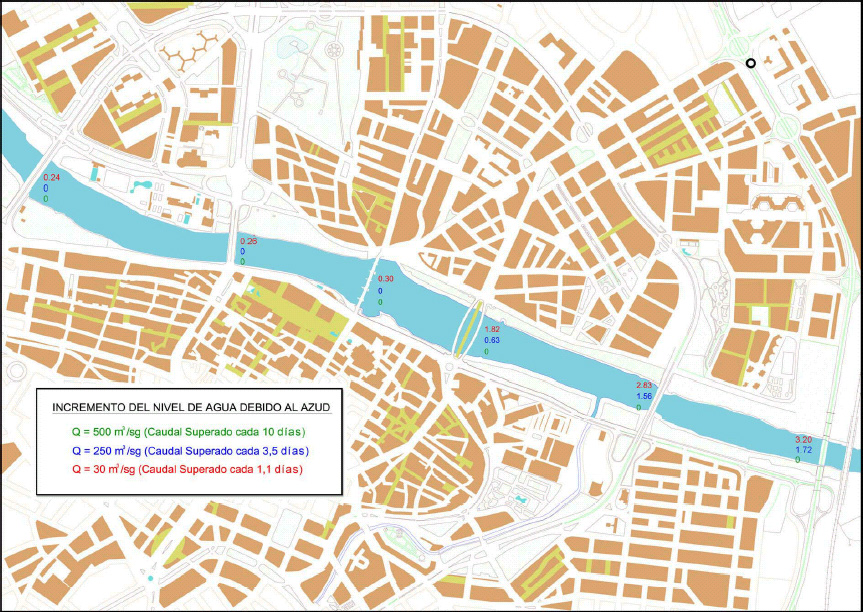

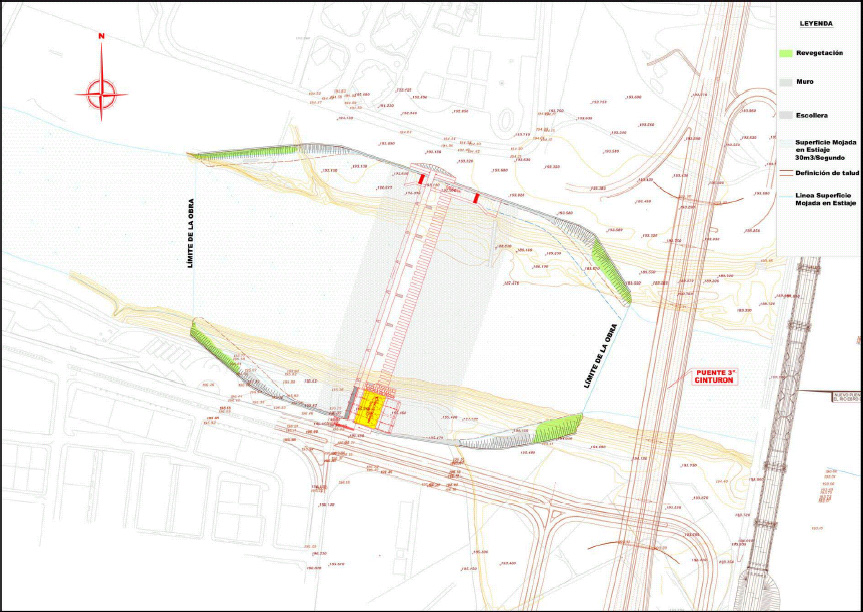

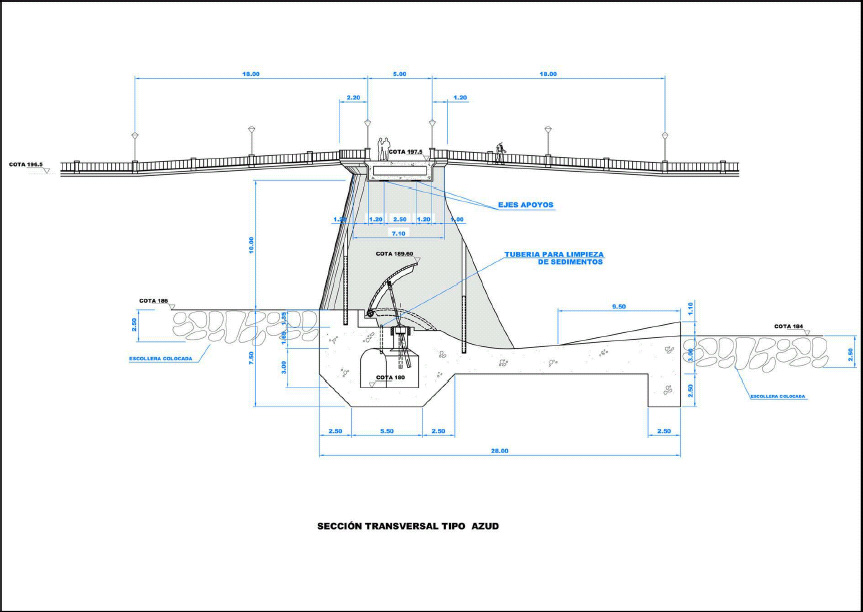

INCREMENTO DE CAUDALES, PLANO Y SECCIÓN
EQUIPO TÉCNICO
CEDEX
Centro de Experimentación de Obras Publicas.
IDOM
Ingenieria, Arquitectura y Consultoria.
