TRAZADO EN PLANTA
Definida por el P.G.O.U. de Zaragoza, sensiblemente perpendicular al cauce del río Ebro y entre los senos del Meandro, para obtener las condiciones óptimas de estabilidad fluvial frente al riesgo de socavación y depósitos producidos por las avenidas del río Ebro.
TRAZADO EN ALZADO
La cota del puente está condicionada por la avenida probable en 500 años, que en este punto se ha calculado de 199,85.
Además se ha tenido en cuenta facilitar al máximo el acceso de los paseantes a las márgenes del Ebro y la continuidad de los itinerarios para bicicletas.
El trazado consiste en una alineación circular de radio 500 metros, siendo la cota absoluta del vértice de acuerdo circular de 205,00, coincidente con la sección central del gran vano.
DIMENSIONES GLOBALES
Se trata de un gran puente arco elevado que, de un salto, permite cruzar con total limpieza el cauce del río. Es un puente del tipo arco atirantado por el tablero que descansa en cuatro apoyos verticales distanciados entre si 216 metros en sentido longitudinal y 48 en dirección transversal.
El tablero se prolonga en sendos vanos laterales de 27 metros , dando lugar a una estructura de luces 27 216 27 metros, o sea 270 metros de longitud total.
Su diseño es de originalidad absoluta, si bien resulta de la evolución natural de la tipología de puentes inaugurados por el autor del Proyecto como el puente de La Barqueta, construido en Sevilla sobre el río Guadalquivir.
MATERIALES
- Tablero: Hormigón pretensado: .......................................................................... HP-60.
- Arco: Hormigón armado: ................................................................................... HA-75.
- Losas: Hormigón armado: ................................................................................. HA-75.
- Pilas: Hormigón armado: ................................................................................... HA-30.
- Estribos: Hormigón armado: .............................................................................. HA-30.
- Cimentaciones: Pilotes: ..................................................................................... HA-25.
- Galerías Peatonales: Acero inoxidable, Vidrio, Hormigón armado .......................... HA-60.
CARACTERISTICAS FISICAS
- avimento peatonal: ........................................ 5.940,00 m2.
- Pavimento de calzada: ................................... 5.400,00 m2.
- Barandillas: ................................................... 1.657,32 ml.
- Sumideros: ........................................................ 45,00 ud.
- Hormigón: .................................................. 20.903,68 m3.
- Acero: ..................................................... 3.776.290,76 kg.
- Encofrado: .................................................. 15.474,65 m2.
- Acero inoxidable: .......................................... 59.633,94 kg.
- Vidrio: ........................................................... 3.228,12 m2.
GALERÍA DE IMAGENES

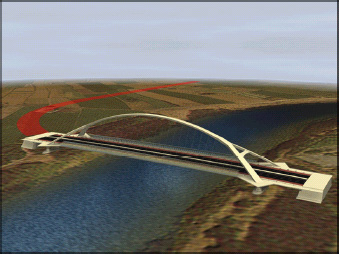

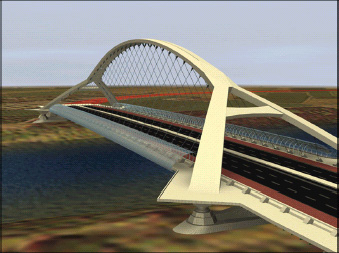

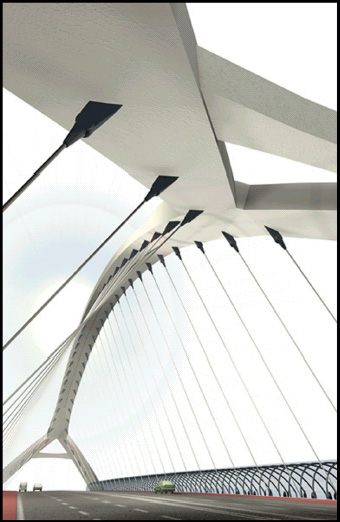

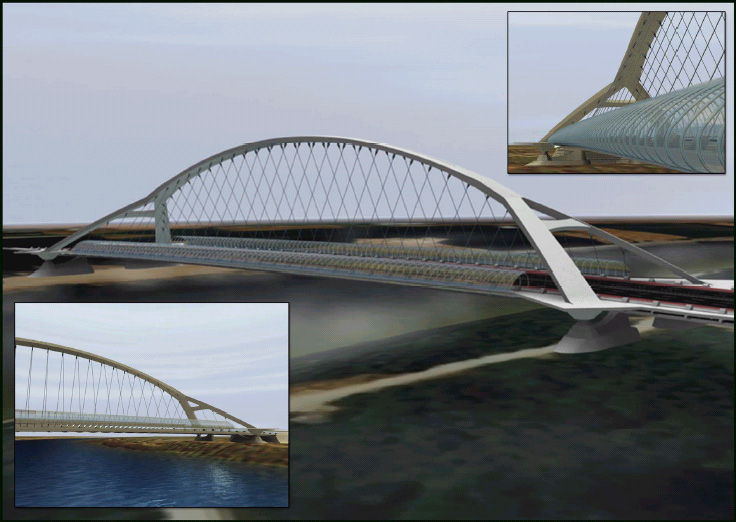

Imágenes del futuro puente

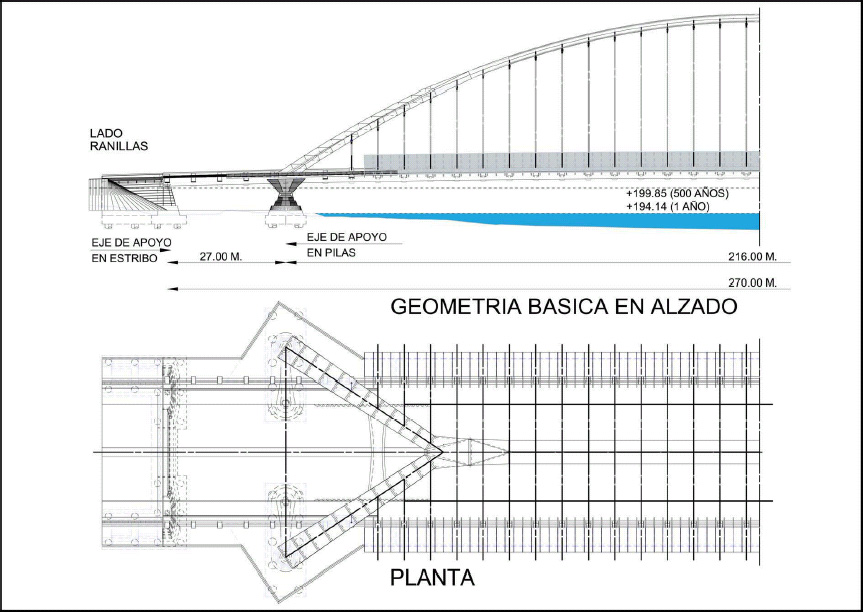

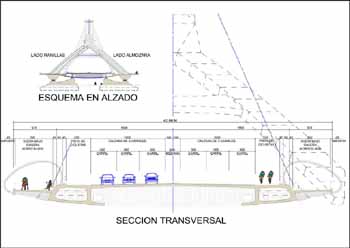

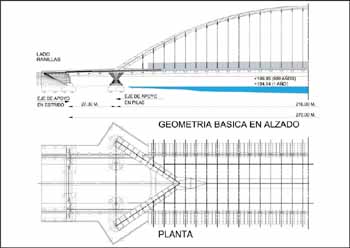

Planta, alzado y sección transversal
AUTOR DEL PROYECTO
J.J. ARENAS DE PABLO
